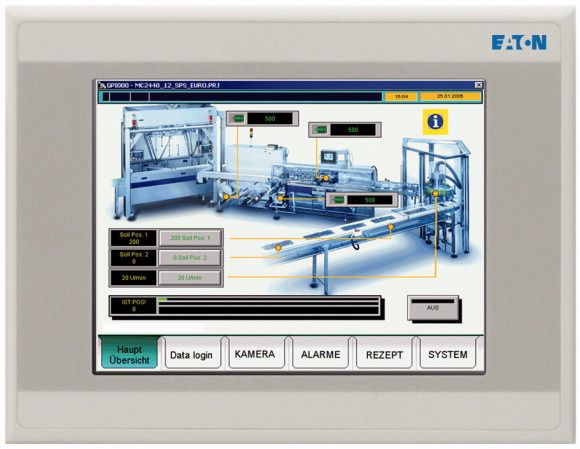

XV150 DOKUNMATİK OPERATOR PANEL PLC

Genel Özellikler

Özellikler

  • 5,7", 8,4" ve 10,4" TFT renkli ekran
  • Metal kasa
  • Resistif dokunmatik
  • Nominal kurulum derinliği
  • PLC işlevselliği
  • XV400 cihazları ile uyumlu montaj
  • USB-Host, Ethernet ve RS232 yerleşik arayüzü

Yalın Otomasyon Çözümleri için SmartWire-DT ile HMI/PLC XV-152
En modern bilişim teknoloji olan HMI/PLC ile yapılan çözümler klasik PLC ile HMI teknolojilerini birleştirmektedir. Kumanda, görselleştirme ve veri yönetim görevleri modern ağ özellikleri ile birlikte tek bir HMI/PLC cihazında birleştirilmiştir.
XV-152 serisinin dokunmatik ekran kumandaları basit, yalın konseptler ve az sayıda bileşen ile Yalın Otomasyon çözümlerini kolaylaştırmaktadır. SmartWire-DT makinenin tüm alanlarını bağlamaktadır: İşletme seviyesinden görselleştirme ve kumanda cihazlarına kadar, ana şalterden sensörlere ve aktivatörlere kadar. Standart endüstriyel ağ sistemi bileşenleri aynı zamanda CAN ve PROFIBUS DP arayüzleri üzerinden bağlanabilir.

HMI/PLC'nin özel nitelikleri:

  • Windows CE 5'e dayalı dokunmatik ekran kumandaları
  • SmartWire-DT master arayüzü; 99 adete kadar cihaz maks. 600 m uzunluğunda bir hatta bağlanabilir
  • 400 MHz RISC işlemcisi kullanılarak yüksek performans
  • Ethernet arayüzü sayesinde bilişim dünyası ile optimum entegrasyon
  • SmartWire-DT'ye ek olarak CAN ve PROFIBUS DP arayüzleri standart endüstriyel ağ sistemi bileşenlerinin entegrasyonunu kolaylaştırmaktadır
  • Bir SD kart ile genişletilebilir bellek
  • Yüksek çözünürlüklü parlak TFT ekranları, 64k renk
  • Plastik kasalı cihazlar (XV-102) ve metal kasa (XV-152)
  • Boyutu sayesinde kısıtlı alanlara kolay kurulum
  • Tüm cihazlar için portre yapılandırmasında kurulum imkânı
  • UL/cUL onayları dünya çapında kullanımı garanti etmektedir
  • SmartWire-DT I/O modülleri evrensel sistem çözümlerini kolaylaştırmaktadır
  • SmartWire-DT hattının CoDeSys veya SWD-Assist (SWD-Assist'te çevrimiçi teşhis işlevi) üzerinden konforlu mühendisliği
  • Görselleştirmenin oluşturulması yüksek performanslı sezgisel görüntüleme aracı GALILEO ile veya CoDeSys-Visu ile gerçekleştirilebilir
  • Tüm cihazlar bir web sunucusuna sahiptir

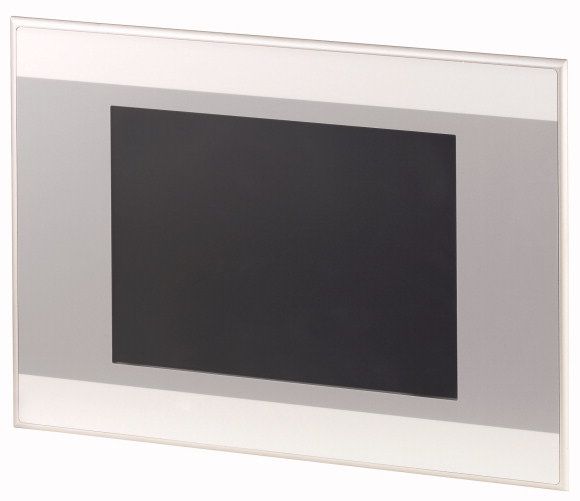

Diğer Resimler

Ürün Modelleri



Article No

Ürün Kodu

Ürün Açıklaması

DOKUNMATİK PANEL

150525

XV-152-D0-57TVR-10

Dokunmatik HMI 5,7", Renkli, Eth,RS232

150526

XV-152-D4-57TVR-10

Dokunmatik HMI 5,7", Renkli, Eth,RS232,RS485

150527

XV-152-D6-57TVR-10

Dokunmatik HMI 5,7", Renkli, Eth,CAN,RS232,RS485

150528

XV-152-D8-57TVR-10

Dokunmatik HMI 5,7", Renkli, Eth,Profibus,RS232,RS485

150601

XV-152-D0-84TVR-10

Dokunmatik HMI 8,4", Renkli, Eth,RS232

150602

XV-152-D4-84TVR-10

Dokunmatik HMI 8,4", Renkli, Eth,RS232,RS485

150603

XV-152-D6-84TVR-10

Dokunmatik HMI 8,4", Renkli, Eth,CAN,RS232,RS485

150604

XV-152-D8-84TVR-10

Dokunmatik HMI 8,4", Renkli, Eth,Profibus,RS232,RS485

150607

XV-152-D0-10TVR-10

Dokunmatik HMI 10,4", Renkli, Eth,RS232

150608

XV-152-D4-10TVR-10

Dokunmatik HMI 10,4", Renkli, Eth,RS232,RS485

150609

XV-152-D6-10TVR-10

Dokunmatik HMI 10,4", Renkli, Eth,CAN,RS232,RS485

150610

XV-152-D8-10TVR-10

Dokunmatik HMI 10,4", Renkli, Eth,Profibus,RS232,RS485

Tümleşik Panel PLC’ler (HMI-PLC)

150529

XV-152-D6-57TVRC-10

Dokunmatik HMI-PLC 5,7", Renkli, Eth,CAN,RS232,RS485

150600

XV-152-D8-57TVRC-10

Dokunmatik HMI-PLC 5,7", Renkli, Eth,Profibus,RS232,RS485

166700

XV-152-E6-57TVRC-10

Dokunmatik HMI-PLC 5,7", Renkli, Eth,CAN,RS232,RS485,SmartWire-DT

166701

XV-152-E8-57TVRC-10

Dokunmatik HMI-PLC 5,7", Renkli, Eth,Profibus,RS232,RS485,SmartWire-DT

150605

XV-152-D6-84TVRC-10

Dokunmatik HMI-PLC 8,4", Renkli, Eth,CAN,RS232,RS485

150606

XV-152-D8-84TVRC-10

Dokunmatik HMI-PLC 8,4", Renkli, Eth,Profibus,RS232,RS485

166702

XV-152-E6-84TVRC-10

Dokunmatik HMI-PLC 8,4", Renkli, Eth,CAN,RS232,RS485,SmartWire-DT

166703

XV-152-E8-84TVRC-10

Dokunmatik HMI-PLC 8,4", Renkli, Eth,Profibus,RS232,RS485,SmartWire-DT

150611

XV-152-D6-10TVRC-10

Dokunmatik HMI-PLC 10,4", Renkli, Eth,CAN,RS232,RS485

150612

XV-152-D8-10TVRC-10

Dokunmatik HMI-PLC 10,4", Renkli, Eth,Profibus,RS232,RS485

166704

XV-152-E6-10TVRC-10

Dokunmatik HMI-PLC 10,4", Renkli, Eth,CAN,RS232,RS485,SmartWire-DT

166705

XV-152-E8-10TVRC-10

Dokunmatik HMI-PLC 10,4", Renkli, Eth,Profibus,RS232,RS485,SmartWire-DT
