ÜRÜNLER

XV100 HMI PANEL

Özellikler

  • GALILEO (HMI fonksiyonu için)
  • Xsoft-CoDeSys-2/3 (PLC fonksiyonu için)
  • LCD rezistif dokunmatik ekran (siyah-beyaz modeller 32 renk, renkli modeller 65536 renk)
  • RISC, 32-bit, 400 MHz işlemci, 64 Mbyte DRAM
  • 128 MByte dahili hafıza (opsiyonel 256 Mbyte hafıza kartı)
  • 32 KByte kalıcı hafıza (HMI-PLC modelller için)
  • WINDOWS CE 5.0 Core lisans sertifikası dahildir
  • PLC Lisans sertifikası dahildir (HMI-PLC modeller için)
  • Dahili WEB Server

Yalın Otomasyon Çözümleri için SmartWire-DT ile HMI/PLC XV-102
En modern bilişim teknolojisi olan HMI/PLC ile yapılan çözümler klasik PLC ile HMI teknolojileri ile birleşmektedir. Kumanda, görselleştirme ve veri yönetim görevleri modern ağ özellikleri ile birlikte tek bir HMI/PLC cihazında birleştirilmiştir.

XV-102 serisinin dokunmatik ekran kumandaları basit, yalın konseptler ve az sayıda bileşen ile Yalın Otomasyon çözümlerini kolaylaştırmaktadır. SmartWire-DT makinenin tüm alanlarını bağlamaktadır: İşletme seviyesinden görselleştirme ve kumanda cihazlarına kadar, ana şalterden sensörlere ve aktivatörlere kadar. Standart endüstriyel ağ sistemi bileşenleri aynı zamanda CAN ve PROFIBUS DP arayüzleri üzerinden bağlanabilir.

HMI/PLC'nin özel nitelikleri:

  • Windows CE 5'e dayalı dokunmatik ekran kumandaları
  • SmartWire-DT master arayüzü; 99 adete kadar cihaz maks. 600 m uzunluğunda bir hatta bağlanabilir
  • 400 MHz RISC işlemcisi kullanılarak yüksek performans
  • Ethernet arayüzü sayesinde bilişim dünyası ile optimum entegrasyon
  • SmartWire-DT'ye ek olarak CAN ve PROFIBUS DP arayüzleri standart endüstriyel ağ sistemi bileşenlerinin entegrasyonunu kolaylaştırmaktadır
  • Bir SD kart ile genişletilebilir bellek
  • Yüksek çözünürlüklü parlak TFT ekranları, 64k renk
  • Plastik kasalı cihazlar (XV-102) ve metal kasa (XV-152)
  • Boyutu sayesinde kısıtlı alanlara kolay kurulum
  • Tüm cihazlar için portre yapılandırmasında kurulum imkânı
  • UL/cUL onayları dünya çapında kullanımı garanti etmektedir
  • SmartWire-DT I/O modülleri evrensel sistem çözümlerini kolaylaştırmaktadır
  • SmartWire-DT hattının CoDeSys veya SWD-Assist (SWD-Assist'te çevrimiçi teşhis işlevi) üzerinden konforlu mühendisliği
  • Görselleştirmenin oluşturulması yüksek performanslı sezgisel görüntüleme aracı GALILEO ile veya CoDeSys-Visu ile gerçekleştirilebilir
  • Tüm cihazlar bir web sunucusuna sahiptir.

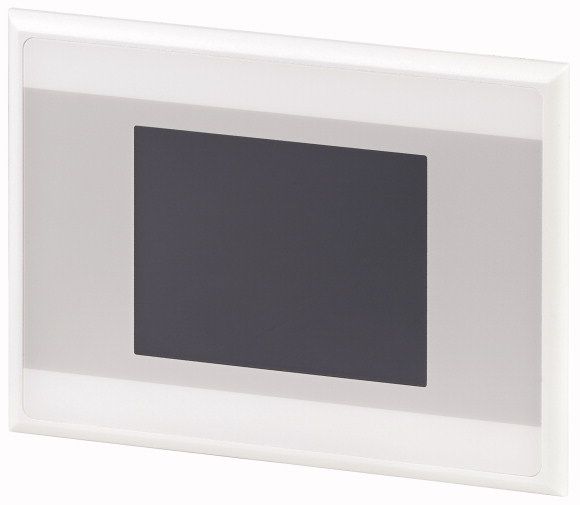

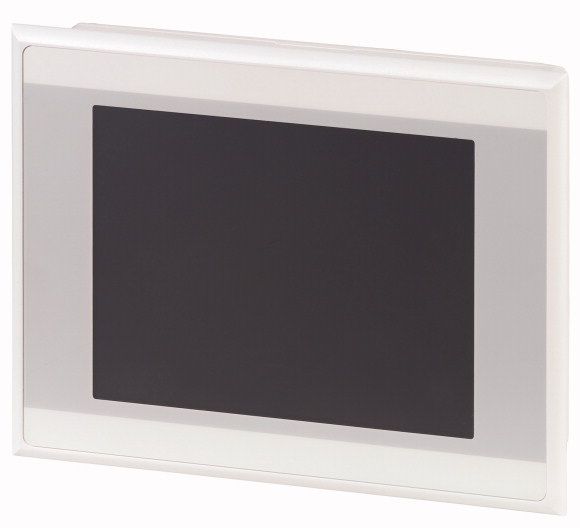

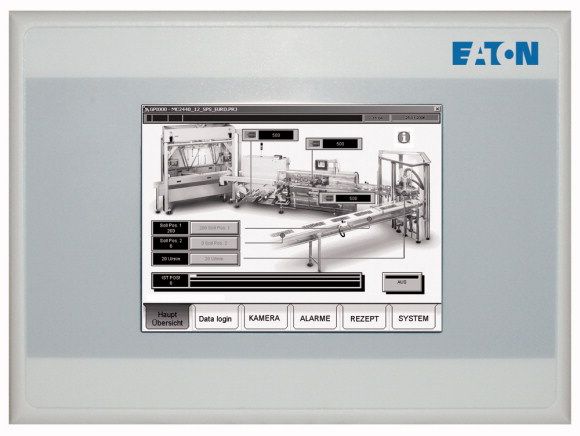

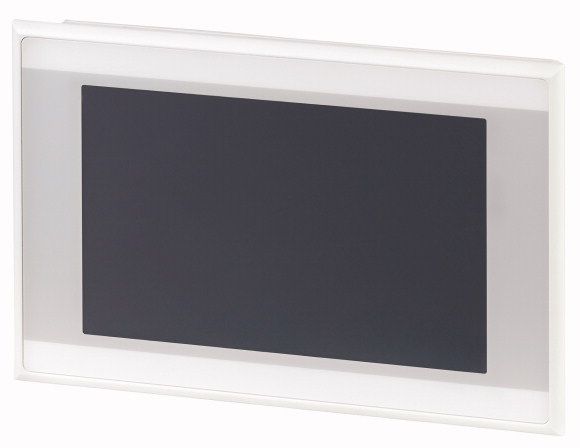

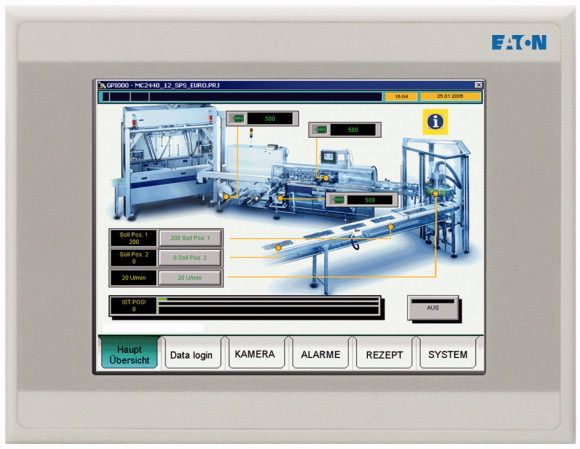

Diğer Resimler



Article No

Ürün Kodu

Ürün Açıklaması

DONUMATİK PANELLER (HMI)

141759

XV-102-A0-35MQR-10

Dokunmatik HMI 3,5", Siyah-Beyaz, Eth

141821

XV-102-A3-35MQR-10

Dokunmatik HMI 3,5", Siyah-Beyaz, Eth,RS232

141822

XV-102-A4-35MQR-10

Dokunmatik HMI 3,5", Siyah-Beyaz, Eth,RS485

141823

XV-102-A5-35MQR-10

Dokunmatik HMI 3,5", Siyah-Beyaz, Eth,CAN,RS232

141820

XV-102-A2-35MQR-10

Dokunmatik HMI 3,5", Siyah-Beyaz, Eth,Profibus

140007

XV-102-B0-35TQR-10

Dokunmatik HMI 3,5", Renkli, Eth

140009

XV-102-B3-35TQR-10

Dokunmatik HMI 3,5", Renkli, Eth,RS232

140010

XV-102-B4-35TQR-10

Dokunmatik HMI 3,5", Renkli, Eth,RS485

140011

XV-102-B5-35TQR-10

Dokunmatik HMI 3,5", Renkli, Eth,CAN,RS232

140008

XV-102-B2-35TQR-10

Dokunmatik HMI 3,5", Renkli, Eth,Profibus

142530

XV-102-D0-57TVR-10

Dokunmatik HMI 5,7", Renkli, Eth,RS232

142531

XV-102-D6-57TVR-10

Dokunmatik HMI 5,7", Renkli, Eth,CAN,RS232,RS485

142532

XV-102-D8-57TVR-10

Dokunmatik HMI 5,7", Renkli, Eth,Profibus,RS232,RS485

142535

XV-102-D0-70TWR-10

Dokunmatik HMI 7", Renkli, Eth,RS232

142536

XV-102-D6-70TWR-10

Dokunmatik HMI 7", Renkli, Eth,CAN,RS232,RS485

142537

XV-102-D8-70TWR-10

Dokunmatik HMI 7", Renkli, Eth,Profibus,RS232,RS485

171162

XV-102-H3-70TWRL-10

Dokunmatik HMI 7", Renkli, Eth,RS232

171158

XV-102-H3-35TQRL-10

Dokunmatik HMI 3,5", Renkli, Eth,RS232

PANEL PLC (HMI PLC)

140012

XV-102-B0-35MQR-10-PLC

Dokunmatik HMI-PLC 3,5", Siyah-Beyaz, Eth

140013

XV-102-B3-35MQR-10-PLC

Dokunmatik HMI-PLC 3,5", Siyah-Beyaz, Eth,RS232

140014

XV-102-B4-35MQR-10-PLC

Dokunmatik HMI-PLC 3,5", Siyah-Beyaz, Eth,RS485

140015

XV-102-B5-35MQR-10-PLC

Dokunmatik HMI-PLC 3,5", Siyah-Beyaz, Eth,CAN,RS232

140016

XV-102-B6-35MQR-10-PLC

Dokunmatik HMI-PLC 3,5", Siyah-Beyaz, Eth,CAN,RS485

140017

XV-102-B8-35MQR-10-PLC

Dokunmatik HMI-PLC 3,5", Siyah-Beyaz, Eth,Profibus,RS485

140018

XV-102-B0-35TQR-10-PLC

Dokunmatik HMI-PLC 3,5", Renkli, Eth

140019

XV-102-B3-35TQR-10-PLC

Dokunmatik HMI-PLC 3,5", Renkli, Eth,RS232

140020

XV-102-B4-35TQR-10-PLC

Dokunmatik HMI-PLC 3,5", Renkli, Eth,RS485

140021

XV-102-B5-35TQR-10-PLC

Dokunmatik HMI-PLC 3,5", Renkli, Eth,CAN,RS232

140022

XV-102-B6-35TQR-10-PLC

Dokunmatik HMI-PLC 3,5", Renkli, Eth,CAN,RS485

140023

XV-102-B8-35TQR-10-PLC

Dokunmatik HMI-PLC 3,5", Renkli, Eth,Profibus,RS485

153524

XV-102-BE-35TQRC-10

Dokunmatik HMI-PLC 3,5", Renkli, Eth,SmartWire-DT

142533

XV-102-D6-57TVRC-10

Dokunmatik HMI-PLC 5,7", Renkli, Eth,CAN,RS232,RS485

142534

XV-102-D8-57TVRC-10

Dokunmatik HMI-PLC 5,7", Renkli, Eth,Profibus,RS232,RS485

153525

XV-102-E6-57TVRC-10

Dokunmatik HMI-PLC 5,7", Renkli, Eth,CAN,RS232,RS485,SmartWire-DT

153526

XV-102-E8-57TVRC-10

Dokunmatik HMI-PLC 5,7", Renkli, Eth,Profibus,RS232,RS485,SmartWire-DT

153469

XV-112-D6-57TVRC-00

Dokunmatik HMI-PLC 5,7" (çerçevesiz), Renkli, Eth,CAN,RS232,RS485

142538

XV-102-D6-70TWRC-10

Dokunmatik HMI-PLC 7", Renkli, Eth,CAN,RS232,RS485

142539

XV-102-D8-70TWRC-10

Dokunmatik HMI-PLC 7", Renkli, Eth,Profibus,RS232,RS485

153527

XV-102-E6-70TWRC-10

Dokunmatik HMI-PLC 7", Renkli, Eth,CAN,RS232,RS485,SmartWire-DT

153528

XV-102-E8-70TWRC-10

Dokunmatik HMI-PLC 7", Renkli, Eth,Profibus,RS232,RS485,SmartWire-DT

153470

XV-112-DB-70TWRC-00

Dokunmatik HMI-PLC 7" (çerçevesiz), Renkli, Eth,2xCAN,RS232
