SVX9000

ÜRÜNLER

ÜRÜNLER

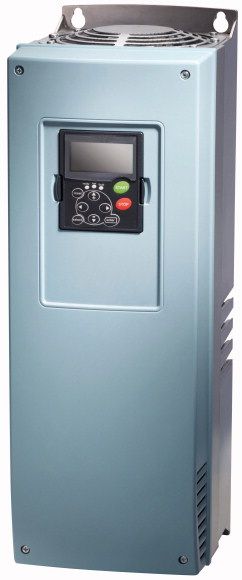

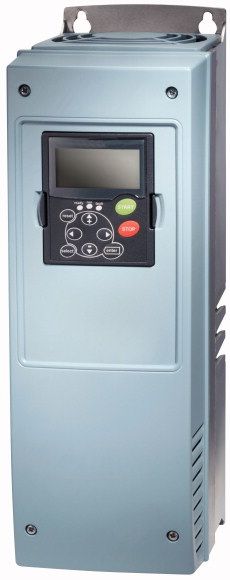

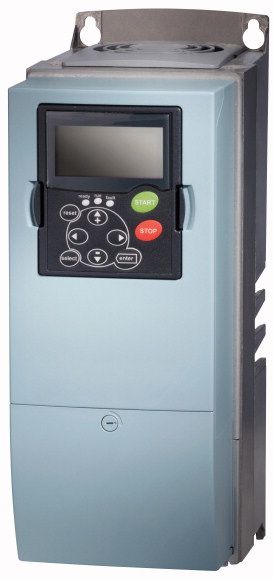

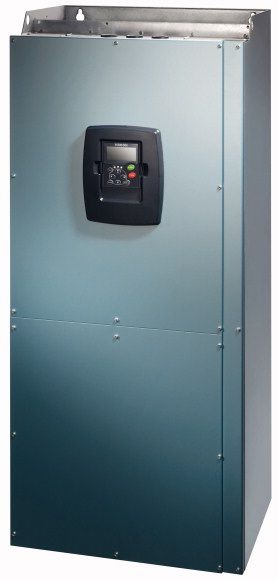

SVX9000 basit ve karmaşık uygulamalar için kullanılabilir. Tipik uygulamaları arasında örneğin pompalar, havalandırma sistemleri ve bantlı konveyörler yer almaktadır. SVX9000 frekans invertörünün parametrelendirilmesini kolaylaştıran bütünleşik yardım özelliklerine sahiptir.. Kasalar IP21 ve IP54 koruma dereceleri ile sunulmaktadır.

Özellikler

Sensörsüz (açık çevrim) vektör kontrolü
Dahili RFI filtre (EMC: H seviye, EN61800-3+A11)
Dahili giriş şok bobini
Hafızalı dahili kontrol paneli ve LCD ekran
Dahili frenleme modülü (FS4, FS5 ve FS FS5 ve FS6 kasa tipleri için)
IP21 koruma
%250 aşırı moment kapasitesi

Özellikler:

Ortam hava sıcaklığı: -10 °C ile +50 °C arasında güç kaybı olmaksızın
Kompakt tasarımı ile koruma sınıfı: IP21 (NEMA1) ve IP54 (NEMA12)
Eklenti modülleri ile I/O genişletmesi (5 yuva)
Opsiyonel endüstriyel ağ sistemi bağlantısı (CANopen, PROFIBUS-DP, DeviceNet, LonWorks)
PID kontrolü ve güç faktörü düzeltmesi (PFC)
Kolay parametre yapılandırma işlemi için programlanabilir başlatma ve uygulama sihirbazı
Aynı anda 3 farklı okumaya kadar görüntüleme için çoklu ekran (çoklu görüntüleme)
Gerilim artış ve düşüş telafisine sahip V/Hz kontrol
Dinamik açık döngülü ve kapalı döngülü vektör kontrolü
FR9'a kadar boyutlarda iç fren kıyıcısı (braking chopper)

Seçenekler:

İletişim modülleri (CANopen, PROFIBUS-DP, DeviceNet, LonWorks)
I/O genişletmeleri
Harici klavye
Şebeke elektriği choke'ları
Motor reaktörleri
Sine-dalga filtreleri
9000XDrive parametre yazılımı

Diğer Resimler

Article No	Ürün Kodu	Ürün Açıklaması
125676	SVX001A1-4A1B1	Hız Kontrol Cihazı-Vektör 1,1kW 3,3A 400V
125707	SVXF15A1-4A1B1	Hız Kontrol Cihazı-Vektör 1,5kW 4,3A 400V
125748	SVX002A1-4A1B1	Hız Kontrol Cihazı-Vektör 2,2kW 5,6A 400V
125679	SVX003A1-4A1B1	Hız Kontrol Cihazı-Vektör 3kW 7,6A 400V
125749	SVX005A1-4A1B1	Hız Kontrol Cihazı-Vektör 4kW 9A 400V
125682	SVX006A1-4A1B1	Hız Kontrol Cihazı-Vektör 5,5kW 12A 400V
125684	SVX007A1-4A1B1	Hız Kontrol Cihazı-Vektör 7,5kW 16A 400V
125686	SVX010A1-4A1B1	Hız Kontrol Cihazı-Vektör 11kW 23A 400V
125688	SVX015A1-4A1B1	Hız Kontrol Cihazı-Vektör 15kW 31A 400V
125690	SVX020A1-4A1B1	Hız Kontrol Cihazı-Vektör 18,5kW 38A 400V
125691	SVX025A1-4A1B1	Hız Kontrol Cihazı-Vektör 22kW 46A 400V
125693	SVX030A1-4A1B1	Hız Kontrol Cihazı-Vektör 30kW 61A 400V
125695	SVX040A1-4A1N1	Hız Kontrol Cihazı-Vektör 37kW 72A 400V
125750	SVX050A1-4A1N1	Hız Kontrol Cihazı-Vektör 45kW 87A 400V
125751	SVX060A1-4A1N1	Hız Kontrol Cihazı-Vektör 55kW 105A 400V
125699	SVX075A1-4A1N1	Hız Kontrol Cihazı-Vektör 75kW 140A 400V
125701	SVX100A1-4A1N1	Hız Kontrol Cihazı-Vektör 90kW 170A 400V
125702	SVX125A1-4A1N1	Hız Kontrol Cihazı-Vektör 110kW 205A 400V
125704	SVX150A1-4A1N1	Hız Kontrol Cihazı-Vektör 132kW 261A 400V
125752	SVX200A1-4A1N1	Hız Kontrol Cihazı-Vektör 160kW 300A 400V

Koruma türleri:
IP21, IP54

Performans aralığı:
– 0,55 - 75 kW (UIN: 3~ 230 V / UOUT: 3~ 230 V)
– 0.75 - 132 kW (UIN: 3~ 400 V / UOUT: 3~ 400 V)
– 2.2 - 160 kW (UIN: 3~ 690 V / UOUT: 3~ 690 V)

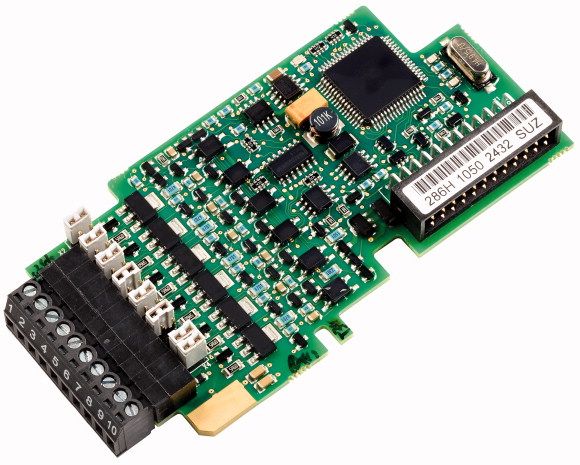

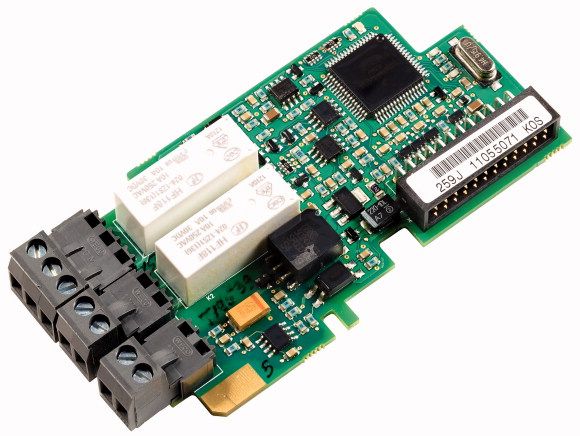

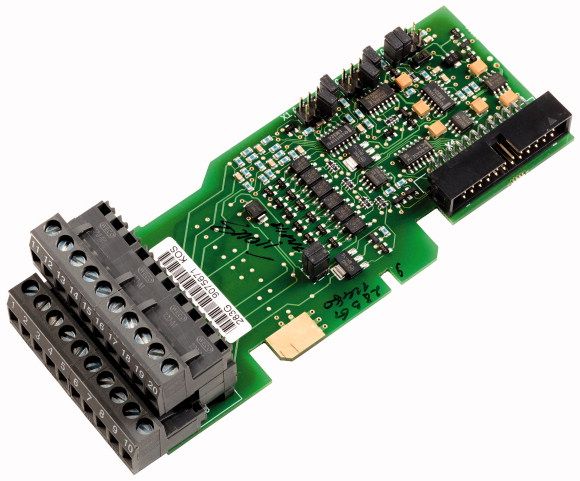

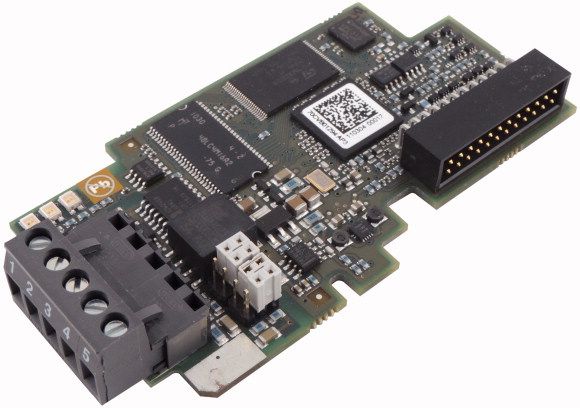

SVX, SPX Serileri İçin Yardımcı Donanımlar

Article No	Ürün Kodu	Ürün Açıklaması

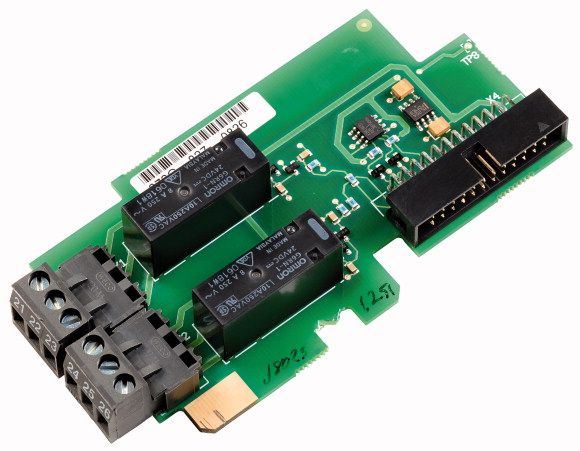

125049	OPTA2	I/O Kartı - 2RO (SVX, SPX için)
125063	OPTB8	I/O Kartı - 3Pt100 (SVX, SPX için)
125054	OPTA8	I/O Kartı - 6DI,1DO,2AI,1AO (SPX için)
125050	OPTA3	I/O Kartı - 2RO, 1 Thermistor (SPX için)
125051	OPTA4	I/O Kartı - DI(Encoder RS422) (SPX için)
125052	OPTA5	I/O Kartı - DI(Encoder 10...24V) (SPX için)
125057	OPTAE	I/O Kartı - 3DI(Encoder 10...24V),2DO (SPX için)
125053	OPTA7	I/O Kartı - Double encoder, 6DI, 2DO (SPX için)
125065	OPTBB	I/O Kartı - SPI, Absolute encoder (SPX için)
125067	OPTC2	Haberleşme Kartı - RS485 (Modbus/N2)
125068	OPTC3	Haberleşme Kartı - Profibus DP
125069	OPTC4	Haberleşme Kartı - LonWorks

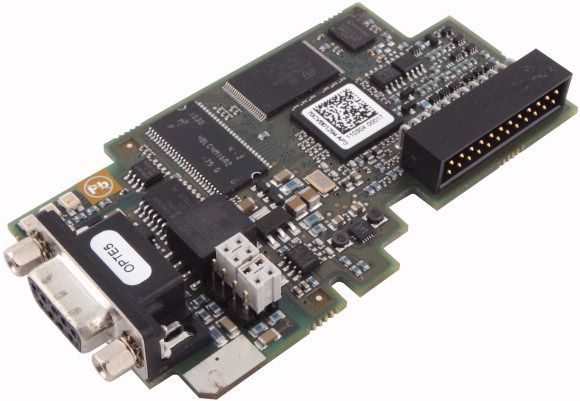

125070	OPTC5	Haberleşme Kartı - Profibus DP (D9 type connector)
125710	OPTC6	Haberleşme Kartı - CANopen (slave)
125071	OPTC7	Haberleşme Kartı - DeviceNet
